Welder Partijiet

I. Il-qawwa DC hija magħmula prinċipalment minn rettifikatur, reattanza li tillimita, u modulu IGBT. Il-funzjoni ewlenija hija li tikkonverti madwar 380V kurrent AC bi tliet -fażijiet f'500V DC permezz ta 'rettifika ta' mewġ sħiħ bi tliet -fażijiet. Ir-reattanza li tillimita l-kurrent tal-output DC tipprovdi kurrent kostanti għaċ-ċirkwit tal-inverter IGBT biex jissodisfa r-rekwiżiti tax-xogħol taċ-ċirkwit tal-inverter IGBT parallel, u mbagħad jiġi ttrasportat lejn il-kabinett tal-inverter permezz ta 'rettifika sekondarja.

Grid tal-enerġija bi tliet fażijiet hija introdotta mill-iswiċċ tal-iżolament u l-kuntattur. Huwa kkonvertit f'kurrent dirett permezz tar-rettifikatur tal-pont sħiħ-dijodu u r-reattanza li jillimita l-kurrent-

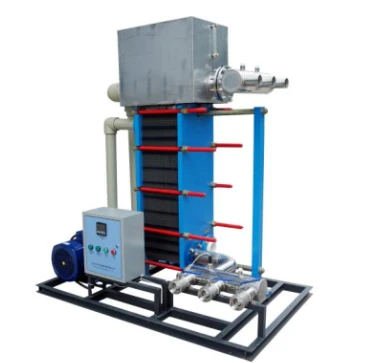

2.Ilma-ilmasistema tat-tkessiħ tat-tagħmir tat-tisħin

L-ilma li jiċċirkola intern huwa ilma distillat, sabiex il-linja ta 'l-ilma tat-tagħmir ma jkollha l-ebda skala ta' l-ilma, u ma jidhirx il-fenomenu ta 'erożjoni elettrika, li jagħmel il-falliment ta' l-operazzjoni tat-tagħmir imnaqqas ħafna.

Iċ-ċirkolazzjoni magħluqa tipprevjeni materja barranija milli tidħol, sabiex il-pipeline ma jiġix imblukkat.

Għandu daqs żgħir, prestazzjoni ġenerali tajba u installazzjoni konvenjenti.

Minħabba ċ-ċirkolazzjoni magħluqa tal-linja tal-ilma, il-konsum tal-ilma huwa minimu.

Jista 'jevita n-nuqqas ta' tagħmir ikkawżat mill-kondensazzjoni tal-ilma fis-sajf.

Huwa aktar ekonomiku mill-iskambjatur tal-arja-ilma.

3. Il-kontroll tal-mutur DC, swiċċ ta '-effiċjenza għolja kollha-f'-magna waħda u apparat li jkessaħ fuq il-linja tal-produzzjoni tal-pajp tal-iwweldjar huwa kkonċentrat fil-bord tal-kontroll ċentrali għall-konvenjenza tal-kontroll ġenerali. L-iskrin tal-wiri huwa stabbilit biex juri l-kurrent DC, il-vultaġġ DC, il-vultaġġ tal-armatura, il-kurrent tal-armatura, il-vultaġġ tal-eċitazzjoni u l-indikazzjoni tal-kurrent tal-eċitazzjoni u l-istatus tal-welder.

1) Pjan tat-tqassim tal-installazzjoni tat-tagħmir (ara l-Appendiċi I)

2) Dijagramma tal-pipeline tat-tagħmir u tabella tan-numri tal-linja (konsenjata fi żmien ġimagħtejn wara li l-kuntratt jidħol fis-seħħ)

3) Istruzzjonijiet għall-użu tat-tagħmir (konsenjati mat-tagħmir)

4) Dijagramma skematika elettrika tat-tagħmir u dijagramma tal-blokka terminali (konsenjata mat-tagħmir)

5) Lista tal-ippakkjar tat-tagħmir (konsenjata mat-tagħmir)

6) Rapport ta 'spezzjoni tal-fabbrika (konsenjat mat-tagħmir)

7) Rapport tad-debugging tat-tagħmir (konsenjat minn inġinier tad-debugging)
